钢筋加工厂流水线作业施工工艺
一、下料
1、 全自动上料
钢筋全自动上料增加工作效率

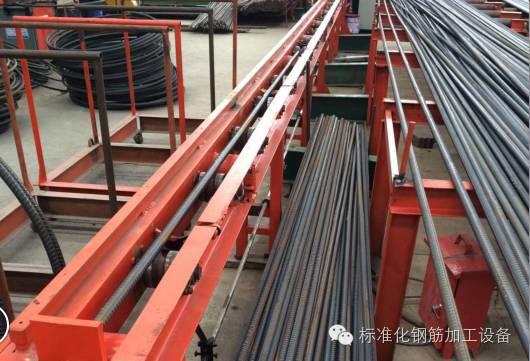

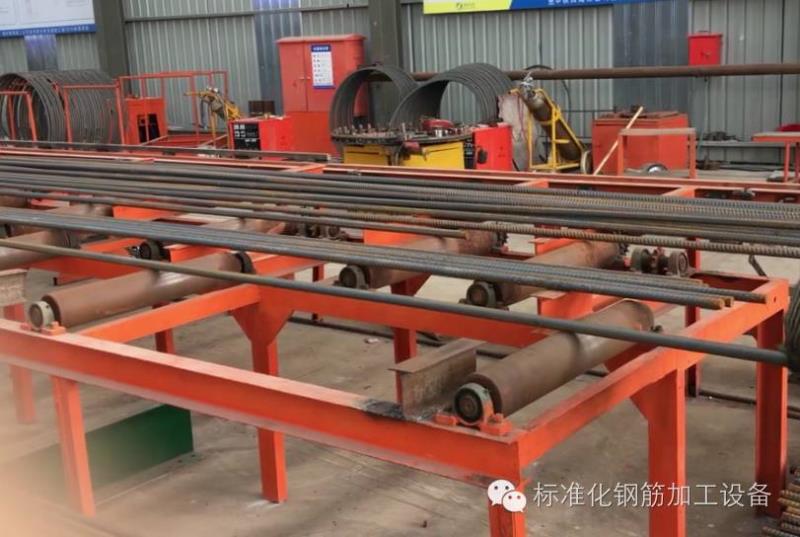

2、 钢筋自动传输
钢筋全自动传输,方便下一工序施工

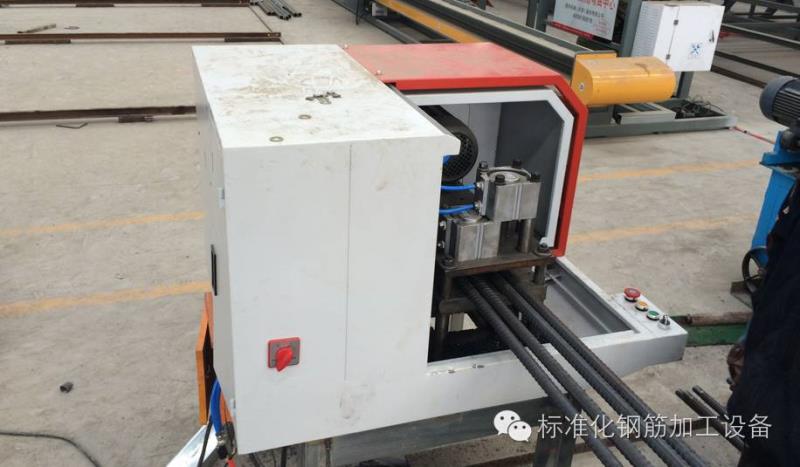

3、 钢筋自动切断
钢筋全自动切断,确保每根钢筋长度一致
4、 自动卸料

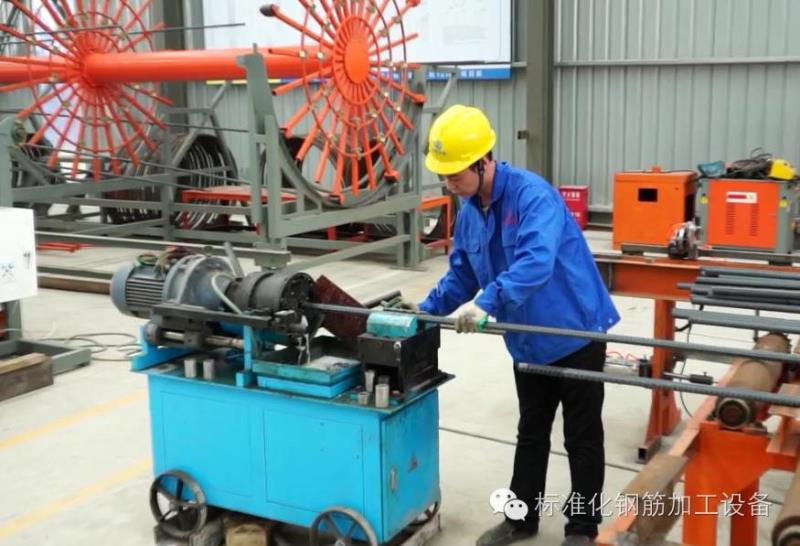

5、 人工车丝
对进场原材料钢筋端部进行机械切除,完成后利用滚丝机进行滚丝

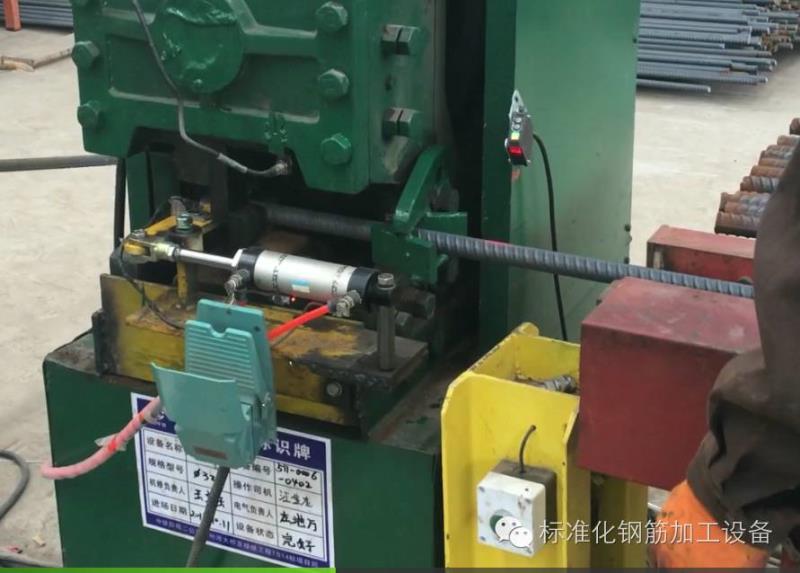

6、 端面铣端头线切割处理
断面铣端头线切割处理保证平面度一致,接头无缝隙。端面铣打磨钢筋端头每次4根同时进行,速度较人工打磨时间短,大大节约了成本,且打磨质量得到了有效控制

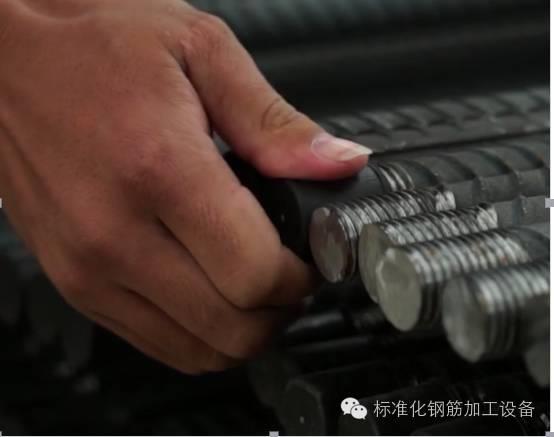

7、 短丝加盖丝头保护套
断丝加盖丝头保护套

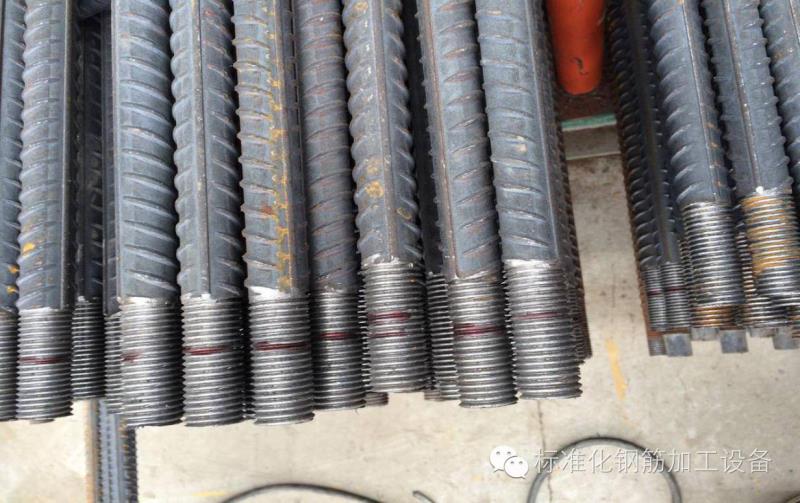

8、 长丝标注套筒定位线
长丝做好套筒定位线然后安装套筒
9、 定量分层存放
主筋分层、分区放置整齐,每层(每区)钢筋数量为一套笼子所有量,方便整体吊装上料,有效控制钢筋长度,增加上料效率。
二、加强圈加工

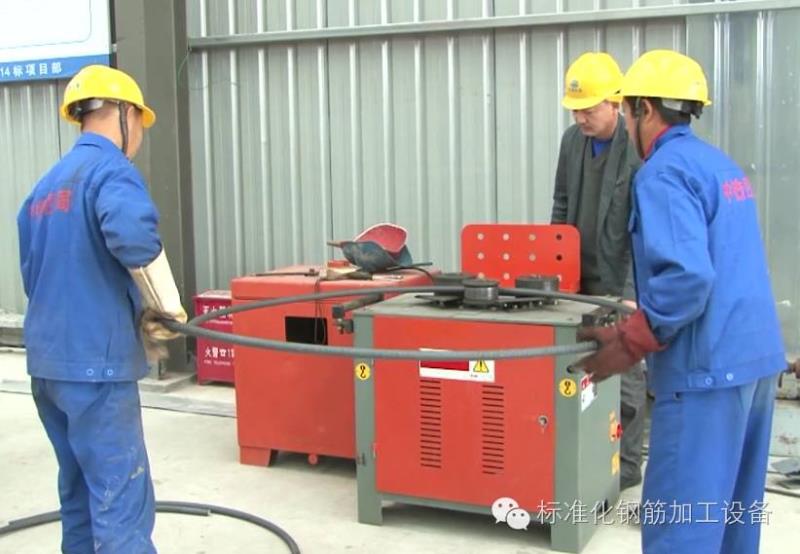

1、加强圈弯制
使用弯箍机制作加强箍圈

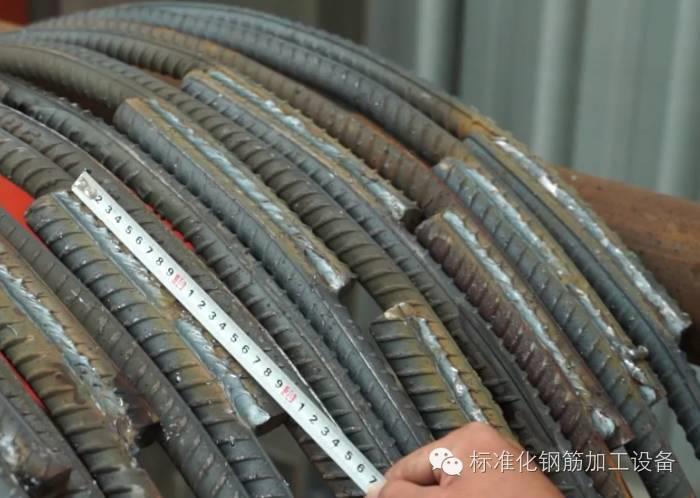

2、接头平顺处理
3、接头焊接
采用CO2气体保护焊焊接不伤钢筋,焊接变形小、抗锈蚀能力强,效率高、成本低,无焊渣

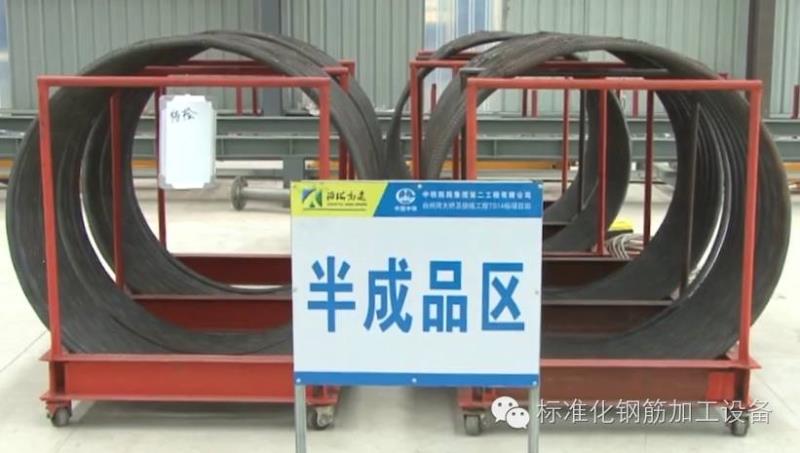

4、半成品存放
三、成品加工
1、滚焊机制作钢筋笼
将主筋抖落分布于分料盘的圆周上,同时穿入固定盘和移动盘环形模板的导管内,并在移动盘的导管内用螺栓夹紧。分料盘系统由多个分料盘组成,与固定盘相连,并可跟随同步旋转运动。
2、两笼精确定位
主筋就位后,与上节钢筋笼采用卡头对接,保证两节笼钢筋在一条直线上

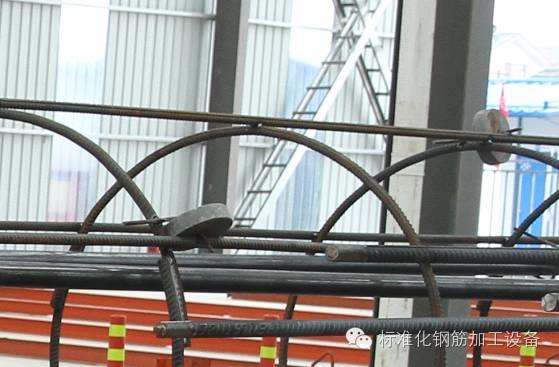

四、保护层垫块安装
钢筋保护层垫块使用L型钢筋焊接固定在钢筋笼主筋上

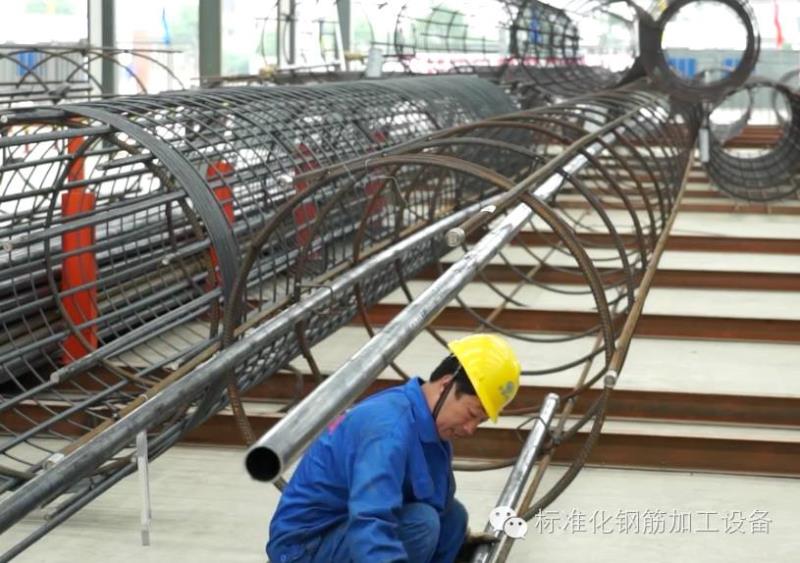

五、声测管安装
钢筋声测管使用U型钢筋焊接固定在钢筋笼主筋上
六、成品存放
